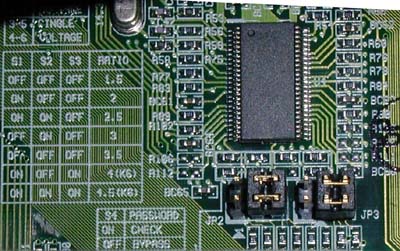

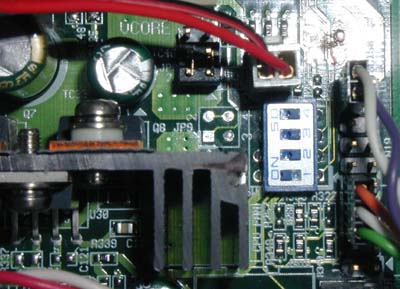

実例２４．富士通 ＦＭＶ−ＤＥＳＫＰＯＷＥＲ ＭＶＩ２６５をパワーアップする。| 富士通のＦＭＶ−ＤＥＳＫＰＯＷＥＲ ＭＶＩ２６５は、ＡＭＤ−Ｋ６ ２６６ＭＨｚを搭載したマイクロタワーモデルです。 しかしハードディスクは、３．２ＧＢ，メモリは３２ＭＢと基本能力に問題があり、このままでは最近の重いアプリケーションは辛いものがあります。 そこで、ここでは基本通り、ＣＰＵ，メモリ、ハードディスクをパワーアップしてみましょう。 さらにＡＤＳＬにも接続できるようにＬＡＮアダプタを装着しましょう。 ＣＰＵに関してはＡＭＤ−Ｋ６ ２６６ＭＨｚが搭載されているので，Ｋ６−２ ４００ＭＨｚに換装できるかどうかを検討します。 まずＫ６ ２６６ＭＨｚは、ＦＳＢ６６ＭＨｚに逓倍率４倍，コア電圧は２．２Ｖということになります。 Ｋ６−２ ４００ＭＨｚは、ＦＳＢ６６ＭＨｚに逓倍率６倍、コア電圧は２．２Ｖですので、ＦＳＢとコア電圧はそのままでいいわけです。 しかし逓倍率は変更しなければいけません。しかしＫ６−２で逓倍率を６倍にするときは、実は逓倍率を２倍に設定すれば６倍として動作することがわかっています。そこでマザーボード上に逓倍率を変更するためのスイッチとかジャンパーとかがあるのではないかと調べてみました。 すると、やはりありましたね。 まず、２つのジャンパースイッチがあり、よく見るとＦＳＢを変更するためのジャンパーとわかりました。 ここはとりあえずそのままでいいですね。 |
||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||
| 逓倍率を変更してからＣＰクーラーを取り外し、レバーを上げてＣＰＵを取り外しました。 そしてＫ６−２を取り付け、レバーを下ろし、ＣＰＵクーラーを取り付けます。 ちょっと問題なのは、ＣＰＵクーラーの電源ソケットが２ピンタイプなので汎用のＣＰＵクーラーでは取り付けられないという問題です。そこで元々のＣＰＵクーラーをつけざるを得ません。 さてこのマシンは、元々Ｗｉｎｄｏｗｓ９５がインストールされています。 Ｗｉｎｄｏｗｓ９５は、Ｋ６−２ ３５０ＭＨｚ以上のＣＰＵを搭載するとエラーが発生して動作できないことがあります。 このような場合は、Ｍｉｃｒｏｓｏｆｔから出ているパッチをあてるとか、Ｗｉｎｄｏｗｓ９８以上に切り換える必要があります。 ここではハードディスクを３０ＧＢのものに換装して、Ｗｉｎｄｏｗｓ２０００をインストールします。 さらにメモリを６４ＭＢ＋１２８ＭＢ＝１９２ＭＢに増設します。 このマシンは、ＳＤＲＡＭ ＤＩＭＭ ２スロットを持っていて、３２ＭＢモジュールを搭載していますが、これを取り外して６４ＭＢと１２８ＭＢを取り付けます。 最後にＬＡＮアダプタをＰＣＩスロットに装着します。 取り付けが終わればＷｉｎｄｏｗｓ２０００Ｐｒｏｆｆｅｓｉｏｎａｌをクリーンインストールします。 |
||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||
| 本来ならばビデオカードも交換したいところでしょうが、これまで交換するとコストに対して効果が小さいという見方ができるでしょう。つまり新規購入した方が良いということにもなりかねません。 となれば、このくらいで我慢しておくということになりましょうか。 このマシンは、元々ビデオカードがＰＣＩカードで装着されているので、ビデオカードの交換で済むという利点があり、外したビデオカードも他に転用が可能です。オンボードビデオだとこうは行きませんので。 |
||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||
| さて、恒例のベンチマーク測定です。 まず、ハードディスクのアクセス能力はＵｌｔｒａＡＴＡ／３３としては、ほぼ限界まで出ていると思われます。 ＣＰＵの演算能力は、Ｋ６−２ ４００ＭＨｚとしての能力が発揮されています。ということは、ＢＩＯＳが一応正常に動作しているようです。 ただし、このマシンのＢＩＯＳではＫ６−２ ３３３ＭＨｚまでしか登録されていないので、ＢＩＯＳ表示ではＫ６−２ ３３３ＭＨｚと表示されますが、実際にはＫ６−２ ４００ＭＨｚで動作しています。 ビデオカードの能力は２Ｄに関してはそこそこですが、ＤｉｒｅｃｔＤｒａｗは低いようです。まあビジネス用途ならこんなものでも良いでしょうけど。 |
||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||
| そして、最終手段としてＦＳＢを７５ＭＨｚに上げてみましょう。 するとＫ６−２の逓倍率は、６倍に設定されているので、動作クロックが７５ＭＨｚ×６＝４５０ＭＨｚになります。 ですから、Ｋ６−２ ４００ＭＨｚではオーバークロックになってしまいます。 これでも動作するかもしれませんが、元々Ｋ６−２はさほどオーバークロック耐性が強くないので、ここではＫ６−２ ４５０ＭＨｚを搭載する方が良いでしょう。 また、ＳＤＲＡＭもＰＣ１００以上を搭載しないと、動作しない可能性があります。 つまり元々搭載されているメモリでは動作しないかもしれないわけです。 この場合は既にＰＣ１００ ＳＤＲＡＭを搭載しているので、メモリに関しては大丈夫です。 |
||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||
| ＦＳＢ７５ＭＨｚで４５０ＭＨｚ動作したときのベンチマークを測定してみました。 確かにクロックが上昇している分、ベンチマーク結果も向上しています。 この場合、ＦＳＢ自体が上昇しているので、単に逓倍率を上げた場合に比べて良好な結果になるはずですが、実はＦＳＢ７５ＭＨｚ動作時にはＰＣＩのバスクロックが３０ＭＨｚに低下しているので、ＰＣＩバスに依存する部分の性能がやや低下するのではないかと考えられます。 結果からすればハードディスク以外の部分は１割以上のパフォーマンスの向上がみられます。 試しにＦＳＢ８３ＭＨｚで６倍の設定で５００ＭＨｚで動作させてみるとＷｉｎｄｏｗｓ２０００が起動してこれからというときにリセットがかかってしまいました。やはり５００ＭＨｚには耐えられないようですね。 ＣＰＵの冷却の問題かもしれませんが。 |
||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||
| さらにＷｉｎＢｅｎｃｈ９９でも測定してみました。 うう〜ん・・・、ＣＰＵｍａｒｋ９９とＦＰＵＷｉｎＭａｒｋは、こんなものでしょうけど、問題はＢｕｓｉｎｅｓｓ Ｄｉｓｋ ＷｉｎＭａｒｋ９９とＨｉｇｈ−ＥｎｄＤｉｓｋＷｉｎＭａｒｋ９９ですね。 思ったほど伸びていませんね。 その原因は、何かと言えばＩＤＥインタフェースがＵｌｔｒａＡＴＡ３３だからでしょうね。 このマシンのネックは、やはりＩＤＥインタフェースということでしょう。 といってＵｌｔｒａＡＴＡ１３３カードをつけるほどでもないですし。このマシンは、ハードディスクとしては１２０ＧＢのものでも接続できますので、当時としてはかなり優秀なのですが。 |
||||||||||||||||||||||||||||||||||||||||||||||||||
