実例２３．ＮＥＣ ＰＣ－９８２１Ｖ１６／Ｍ７にＰＣ／ＡＴ機ビデオカードを搭載する。 |

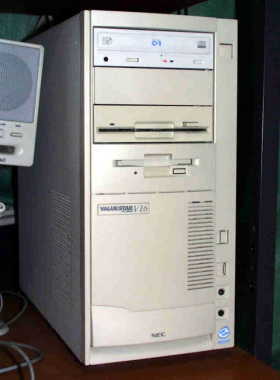

| ＰＣ－９８２１Ｖ１６Ｍ７ |
しかも現在販売されているＰＣＩビデオカードはすべてＰＣ／ＡＴ機用のもので、ＰＣ－９８２１対応ビデオカードは入手が困難です。
しかし一部のＰＣ／ＡＴ用ＰＣＩビデオカードは、Ｗｉｎｄｏｗｓ２０００上であればＰＣ－９８２１でも動作可能であることが知られています。
この場合は、Ｗｉｎｄｏｗｓ２０００用ドライバをインストールすることで動作が可能になりますが、どんな場合でも動作するわけではありません。
しかしＷｉｎｄｏｗｓ９８では動作しませんので注意が必要です。
今回、使用したビデオカードはＩｎｎｏ３Ｄ Ｔｏｒｎａｄｅ ＧｅＦｏｒｃｅ２ＭＸ／ＰＣＩです。
これはｎＶＩＤＩＡ社製ＧｅＦｏｒｃｅ２ ＭＸを搭載したローコストなＰＣＩビデオカードですが、当然のようにＰＣ／ＡＴ機用ＰＣＩビデオカードですのでＰＣ－９８２１用ドライバなどあるはずもありませんが、Ｗｉｎｄｏｗｓ２０００であれば動作することが報告されています。
さて、ＰＣ／ＡＴ機用ビデオカードがＰＣ－９８２１で動作することを阻害する理由は次のような事が考えられます。
| １） | ＶＧＡ ＢＩＯＳを搭載しているのでこれがＰＣ－９８２１上では不要どころか邪魔をすることがあります。 |
| ２） | ＰＣ－９８２１用ビデオドライバーがない。 |
| ３） | ＰＣ－９８２１が標準で搭載している内蔵９８グラフィックスとビデオカードの切り替えがうまくいかない。 |
まず、１）ですがこれはＰＣ－９８２１シリーズとＰＣ／ＡＴマシンの画面表示の仕組みの違いに由来するものです。
具体的には次のようになります
| ＰＣ－９８２１マシンが動作するときのＶＧＡの挙動について | |
 |
 |
| ①ＰＣ－９８２１マシンを起動するとき、まず内蔵９８ＶＧＡが動作を開始する。この場合、ＤＯＳ画面で表示される。 | ②本体が起動し、ＷｉｎｄｏｗｓがロードされてＶＧＡドライバが読み込まれるとドライバがＰＣＩ接続のＧＡを有効にしてＧＡによる表示を始める。 |
|
|
|
| ＰＣ／ＡＴマシンが動作するときのＶＧＡの挙動について | |
 |
 |
| ①マシンが起動し始めると、ＧＡ内部にあるＶＧＡ ＢＩＯＳが動作を開始する。いわゆるＢＩＯＳ画面の状態である。 | ②本体が起動し、ＷｉｎｄｏｗｓがロードされてＶＧＡドライバが読み込まれるとドライバがＧＡによる表示を始める。 |
 |
| Ｔｏｒｎａｄｅ ＧｅＦｏｒｃｅ２ＭＸ／ＰＣＩ |
このことからわかるように、ＰＣ／ＡＴマシン用のビデオカードを接続すると、ＰＣ／ＡＴ用ドライバでは、本体がＷｉｎｄｏｗｓをロードしてドライバを読み込んでも自動的に表示をＧＡに切り替えてはくれないわけです。
またＰＣ／ＡＴマシンは起動時にＧＡが持っているＶＧＡ ＢＩＯＳが動作して起動画面の表示を始めるのですが、ＰＣ－９８２１では起動時に動作する専用の内蔵９８ＶＧＡを持っているので、ビデオカードにはＶＧＡ ＢＩＯＳは必要ないのです。
ハードウェア的にＶＧＡ ＢＩＯＳを切り離せる場合は切り離すことでＶＧＡ ＢＩＯＳを無効にできるのですが、そうでないビデオカードもあります。
今回採用した方法は、ＰＣＩセットアップユーティリティで空きのＣバススロットに対してＶＧＡ ＢＩＯＳが使うメモリアドレスを設定して、ＶＧＡ ＢＩＯＳが悪さをしないようにするという方法です。
この方法は、ｎＶＩＤＩＡ社製ビデオカードに対しては有効のようです。
２）は、Ｗｉｎｄｏｗｓ２０００用ドライバを使うことで動作します。
ＷｉｎｄｏｗｓＮＴ４．０用ドライバでも動作可能な場合もありますが、Ｄｉｒｅｃｔ３Ｄも使えませんし、あまりおすすめできません。
ドライバもチップメーカー側のリファレンスドライバを使うか、Ｗｉｎｄｏｗｓ２０００標準のドライバか、ビデオカードメーカーのドライバを使うかで結果が変わってくるので、すべて確認する方が良いでしょう。
動作する場合もパフォーマンスが異なる場合が考えられますので、パフォーマンスの良い方を使いたいところです。
問題は、３）ですが、ＰＣ－９８２１でＰＣＩビデオカードを使用するときは、ビデオカードからＲＧＢ ＩＮへ付属のケーブルを接続し、モニターとは本体のＡＮＡＬＯＧ ＲＧＢと接続するという方法をとります。
前述したように、ＰＣ－９８２１の本体にはＷｉｎｄｏｗｓ画面表示用のビデオカードとは別に、起動時に必要なＭＳ－ＤＯＳ画面表示用の内蔵９８ＶＧＡが搭載されています。
そしてＷｉｎｄｏｗｓが動作する際に読み込まれた９８用ドライバがＰＣＩビデオカードへの切り換えを行っています。
ですからＰＣ／ＡＴ用ビデオカードを搭載した場合は、Ｗｉｎｄｏｗｓ２０００用ドライバが自動的に表示を切り換えてくれるなんて事はありませんので、最初からビデオカードとモニターを直接接続しておけばＷｉｎｄｏｗｓ画面は表示されますが、ＭＳ－ＤＯＳ画面が表示されないので、起動時には画面が映らないわけです。
これだと何かあったときに困るので内蔵９８ＶＧＡとＰＣＩビデオカードの切り替えを自動的に行うためのドライバをインストールします。
今回使用するソフトは、九八 ＳｙｓｔｅｍｓでおなじみのＰＯＷＥＲ Ｘさんの作品で、ＤｉｓｐＦｌｉｐ というものです。
これをダウンロードして解凍してからインストールしてレジストリを書き込んでやればいいのですが、かなり危険が大きいので自信のない向きはこの作業はしないで直接ビデオカードとモニターを接続してもかまいません。
ただし、ＭＳ－ＤＯＳ画面が表示されないので、必要に応じて接続を切り換えないといけません。
実際の作業は、ＰＣ－９８２１Ｖ１６／Ｍ７をプラットホームとして次のように行いました。
① ＰＣＩビデオカードを搭載する。
② ビデオカードと本体ＲＧＢ ＩＮを接続し、モニターとはＡＮＡＬＯＧ ＲＧＢと接続します。
③ Ｗｉｎｄｏｗｓ２０００を起動するとビデオカードを新規に認識しますのでＷｉｎｄｏｗｓ２０００用ドライバを搭載します。
④ ドライバをインストールしたら，一旦マシンをシャットダウンしてビデオカードとモニターを直接接続する。
⑤ マシンを起動すると最初は画面が映らないが、Ｗｉｎｄｏｗｓ２０００が起動し始めると画面が映ります。
⑥ ＤｉｓｐＦｌｉｐを解凍してから、Ｃ：￥ＷＩＮＮＴ￥ＳＹＳＴＥＭ３２￥Ｄｒｉｖｅｒｓ にＤｉｓｐｆｌｉｐ．ｓｙｓをコピーします。
⑦ Ｄｉｓｐｆｌｉｐ．ｒｅｇ を実行してレジストリに書き込みます。
⑧ Ｒｅｇｅｄｔ３２．ｅｘｅをダブルクリックしてレジストリエディタを起動します。
⑨ レジストリを次のように書き換えます。
⑩ マシンをシャットダウンして、②のようにケーブルを接続し直す。
[HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Services\DispFlip] "ErrorControl"=dword:00000001
"Group"="Video"
"Start"=dword:00000003 → 自動開始モード（2に変更する)
"Type"=dword:00000001
[HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Services\DispFlip\Param] "IOAD"=dword:00000fac
"IOCT"=dword:00000001
"STMD"=dword:00000000 → 自動切換え設定（1に変更する）
⑪ マシンを再起動すると、今度は最初から起動画面が見ることができます。
| 変更前 | 変更後 | ||
| ＣＰＵ | Ｋ６－Ⅲ ４００ＭＨｚ | → | |
| ベースクロック | ６６Ｍｈｚ | → | |
| メモリ | ＳＩＭＭ １２８ＭＢ | → | |
| ハードディスク | Ｍａｘｔｏｒ ５２０４９Ｕ４ ２０ＧＢＭＨｚ | → | |
| ＩＤＥインタフェース | Ｉ・Ｏ ＤＡＴＡ ＵＩＤＥ－６６ | → | |
| ビデオ | Ｉ・Ｏ ＤＡＴＡ ＧＡ－Ｓ２Ｋ３２／ＰＣＩ | → | Ｉｎｎｏ３Ｄ ｔｏｒｎａｄｅ ＧｅＦｏｒｃｅ２ＭＸ／ＰＣＩ |
さて、恒例のベンチマークですが、ＨＤＢＥＮＣＨ２．６１で測定してみました。
| ALL | 浮 | 整 | 矩 | 円 | Text | Scroll | DD | Read | Write | Memory | Drive |
| 27949 | 27189 | 34970 | 75288 | 5707 | 25037 | 706 | 29 | 28444 | 26255 | 23810 | C:10MB |
ＧＡ－Ｓ２Ｋ３２／ＰＣＩは、ＰＣ－９８２１用のＷｉｎｄｏｗｓ２０００対応ドライバがどうもよろしくなくてパフォーマンスが上がらなかったのですが、さすがにＧｅＦｏｒｃｅ２ＭＸは、高性能です。しかしなぜかＤｉｒｅｃｔＤｒａｗがあまり上がりませんでした。
ですが、ＧｅＦｏｒｃｅ２ＭＸが実際にＰＣ－９８２１でも使用可能であることが確認されたのは、かなりのグッドニュースです。
パフォーマンスから考えてもＧＡ－Ｓ２Ｋ３２／ＰＣＩなどのＰＣ－９８２１対応ビデオカードよりも高性能です。
ＧｅＦｏｒｃｅ２ＭＸ２００／４００でもＷｉｎｄｏｗｓ２０００であれば使用可能です。
