このマシンは、ＰｅｎｔｉｕｍＰｒｏ２００ＭＨｚを搭載しています。
Ｓｏｃｋｅｔ８マシンなのでアップグレードの方法が当初はなかったのですが、最近ではアップグレード用のパーツやＯＤＰが販売されています。今回は、ＰＬ－Ｐｒｏ／Ⅱというアダプタを利用してＣｅｌｅｒｏｎを搭載してみました。
もちろんＳｏｃｋｅｔ３７０であればＦＣ－ＰＧＡ版Ｃｅｌｅｒｏｎを搭載するのは理論的には可能なのですがその場合、ＮＥＯーＳ３７０を重ねて装着する必要があり、それが入手困難でしたので、今回は断念しました。もっともロットによってはうまくいかない場合もあるようですので、手堅くＰＰＧＡ版Ｃｅｌｅｒｏｎを使うことをお勧めします。
ＰＬ－Ｐｒｏ／Ⅱは、Ｓｏｃｋｅｔ８をＳｏｃｋｅｔ３７０に変換するアダプタで、富山では６，９８０円で入手できました。なぜか秋葉原では９，８００円で販売していました。
またＰＰＧＡ版Ｃｅｌｅｒｏｎは、最高クロックが５３３ＭＨｚですので、これをターゲットとしましたが、結構入手が困難でした。しかし何とか１軒だけ販売していたのでそれを購入しました。
後は、ビデオカードとして、アイオーデータ機器のＧＡ－Ｓ２Ｋ３２／ＰＣＩを購入し、ＵｌｔｒａＡＴＡボードとしてＵＩＤＥ－６６を用意しました。 |
|
作業手順は、さほど難しくはありません。 |
| １） |
ＣＰＵ横のレバーを上げて、ＣＰＵを取り外して、空いたＳｏｃｋｅｔ８にＰＬ－ＰＲＯ／Ⅱを差し込みます。このとき向きを間違えないようにしてください。 |
| ２） |
さらにレバーを下げてからＳｏｃｋｅｔ３７０にＣｅｌｅｒｏｎを差し込みます。
これにはレバーがないので完全にＣＰＵが刺さっているか確認してください。 |
| ３） |
次にファンを取り付けますが、金具が少々取り付けにくいようです。というかこれははっきり言って不良品だな。
金具が基板上の部品と接触してしまうのでそのままでは取り付けられませんでした。初心者向きではないようですがなんとか取り付けることができました。 |
| ４） |
後は基板へ電源を供給する電源ケーブルとファンへ電源を供給するコネクタを基板に取り付けます。 |
|
これでＣＰＵの取付は完了ですが、実はこのままではＢＩＯＳが対応していないのでＣｅｌｅｒｏｎの２次キャッシュが動作しません。
そこでキャッシュコントローラをインストールする必要があります。
この場合、http://page.freett.com/GP03DBM/Cenab111.lzhから入手することができます。
後は、ビデオカードを搭載しましたが、これも問題なく動作しました。
最後にＵＩＤＥ－６６を搭載しましたが、これが大問題でした。うまくハードディスクが起動しないのです。
認識しないわけではないのですが、正常に起動せずリブートしてしまい、次にセーフモードで起動してしまうのです。
ＵＩＤＥ－９８Ｍに交換しても同じ症状なので、ＳＣＳＩインタフェースでＩＤＥハードディスクを接続できるＩＦＣ－ＵＳＰ－Ｍ２を搭載してみましたが、何と全く同じ症状なのです。
途方に暮れて、ハードディスクをＩＢＭ製のＤＴＴＡ－３０１０１０に交換し、ＵＩＤＥ－９８Ｍを搭載したところ、問題なく動作しました。
まあめでたしめでたしと言うところですが、今回は往生しました。
過去のＰＣ－９８２１シリーズで採用していたＵＩＤＥ－９８Ｍがうまく動作しないという現象は初めてだったし、未だに原因がわかりません。この場合は、ＣＰＵを換装する前にＵＩＤＥ－９８Ｍなりを導入しておいた方が無難のようです。 |

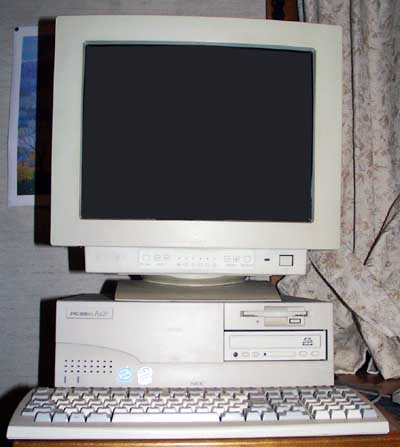

実例１５．ＮＥＣ ＰＣ－９８２１Ｒａ２０／Ｎ１２をパワーアップする。
