実例１．ＮＥＣ　ＰＣ－９８２１Ｖ１６／Ｍ７Ｄ３に対するパワーアップ
この実例は、ＰＣ－９８２１シリーズのオーナが今少し愛機を現役で使いたい場合の好例で、多くの場合他機にも適応できます。
このマシンは、ＮＥＣ　ＰＣ－９８２１ＶＡＬＵＥＳＴＡＲシリーズのミニタワー型パソコンです。
本来は、ＣＰＵがＰｅｎｔｉｕｍ１６６ＭＨｚで今となってはかなり非力です。
このタイプはチップセットがＷｉｌｄｃａｔでＣＰＵソケットはＳｏｃｋｅｔ５なのでＫ６－２が搭載可能ですが、通常のＤＯＳ／Ｖ用のゲタ（電圧変換ソケット）は作動しません。必ず、魔法回路を搭載したゲタが必要になります。
またＰＣ－９８２１用のゲタを使っても内蔵ＩＤＥは、使えなくなります。
そこで確実なパワーアップ方法として、メルコのＨＫ６－ＭＤ４００－Ｎ２を採用しました。
これは、Ｋ６－２／４００ＭＨｚを搭載しています。
実は、通常のゲタではＰＣ－９８２１ではクロックは４００ＭＨｚが上限です。
もしこれ以上のパワーアップを望むのならメルコのＨＫ６－ＭＤ４６６－Ｎ３を搭載すればＯＫです。
当マシンでも、このＣＰＵアクセラレータが搭載可能です。
実際の作業ですが、さほど難しいことはありません。
ミニタワー型のこのマシンではＣＰＵ周りに何もないので、取り外し取り付け作業に困難さはないし、他のものを外す必要もありません。		 ＰＣ－９８２１Ｖ１６Ｍ７
ＰＣ－９８２１Ｖ１６Ｍ７
●ＣＰＵ交換の手順

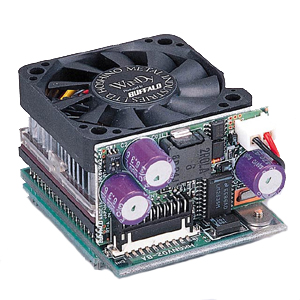

ＨＫ６－ＭＤ４００－Ｎ２
ＨＫ６－ＭＤ４００－Ｎ２
１）まず元のＣＰＵを外します。
まずＣＰＵクーラーの電源コードを外し、クーラーを固定しているクリップを外します。
そしてＣＰＵソケットのレバーを外側に少し押すように上げるとＣＰＵが外れます。

２）ＣＰＵアクセラレータのゲタのピンをＣＰＵソケットに差し込んでレバーを下げます。
ここが最も注意すべき点であり、ピンを間違って差すといけません。
ピンの配列の４つの隅で１カ所だけピンがないところがあるので、そこを合わせます。
ここでよく力がいるとかいいますが、実際やってみたところそんなに力がいるとは思えません。
それよりピンの向きを間違えないようにしてください。

３）ＣＰＵクーラの電源コードの接続　　
これをわすれるといけません。
ＣＤ－ＲＯＭドライブの電源コードを外し、付属の電源ソケットに差し込んで分岐させます。
これでＣＤ－ＲＯＭとＣＰＵクーラの双方へ電源を供給すればＯＫです。　
●ＰＣＩビデオカードの増設
さらに、グラフィック周りを改善する必要があります。
ＰＣ－９８２１は、グラフィックが貧弱なのでＰＣＩビデオカードを搭載する必要があります。
現時点では、ＰＣ－９８２１シリーズで搭載可能なＰＣＩビデオカードは、アイ・オー・データ機器およびメルコから販売されているＳａｖｅｇｅ４Ｐｒｏ＋を搭載した製品が最も高性能です。
ここではアイ・オー・データ機器のＧＡ－ＳＶ４３２／ＰＣＩを採用しました。
●ハードディスク周りの改善
さらにＰＣ－９８２１シリーズの弱点としてＩＤＥインタフェースの転送能力の低さがあります。
このマシンでもＰＩＯモード２しか対応していない上に、認識できるハードディスクの容量が最大４．３ＧＢまでしか認識しません。
そこでアイ・オー・データ機器のＵＩＤＥ－９８Ｍを採用しました。
このボードは、ＩＤＥインタフェースを搭載し、ＵｌｔｒａＤＭＡ／３３に対応するので、最新パソコンと比べても遜色ない転送能力を持つ上に、ハードディスクの容量が３２ＧＢまで認識できるので、ＤＯＳ／Ｖ用の大容量ハードディスクが使用できます。
ここではＭａｘｔｏｒ製７２００ｒｐｍ２０ＧＢのハードディスクを搭載しました。
本来、ＤＯＳ／Ｖ用ハードディスクでＰＣ－９８２１には接続できないはずのハードディスクですがあっさり認識し、起動ドライブとして使用できました。
さらにこのマシンの標準ＣＤ－ＲＯＭは８倍速で遅いので、アイ・オー・データ機器のマルチＣＤ－ＲであるＣＤＲ－ＡＢ２２０ＰＤを搭載しました。
これもＵＩＤＥ－９８Ｍに接続しました。
さらに主メモリを３２ＭＢから９６ＭＢへ増設してパワーアップが完了です。
ＧＡ－ＳＶ４３２／ＰＣＩ
ＧＡ－ＳＶ４３２／ＰＣＩ
ＵＩＤＥ－９８Ｍ
ＵＩＤＥ－９８Ｍ
変更前 変更後

ＣＰＵ＋クロック

Ｐｅｎｔｉｕｍ　１６６ＭＨｚ

Ｋ６－２　４００ＭＨｚ
主メモリ＋タイプ

３２ＭＢ　ＥＤＯ　ＤＲＡＭ　

９６ＭＢ　ＥＤＯ　ＤＲＡＭ

グラフィック＋メモリ

標準　２ＭＢ

ＧＡ－ＳＶ４３２／ＰＣＩ　３２ＭＢ

ハードディスク

標準　２ＧＢ

２０ＧＢ＋４ＧＢ

ＩＤＥインタフェース

標準　ＰＩＯモード２

ＵｌｔｒａＤＭＡ／３３

ＣＤ－ＲＯＭ／Ｒ

標準　８倍速

ＣＤＲ－ＡＢ２２０ＰＤ
パワーアップ後は、はっきり言って全く別のマシンに生まれ変わりました。
ＰＣ－９８２１は、同時期のＤＯＳ／Ｖマシンに比べてもチップセット、グラフィック、ハードデイスクに弱点があり、これくらいはパワーアップしないとバランスの悪いマシンになってしまいます。
現在のマシンの性能をベンチマークソフト　ＨＤＢＥＮＣＨ３．２２で測定してみました。

ＡＬＬ １０４３９

ＣＰＵ

Ｉｎｔｅｇｅｒ

ｆｌｏａｔ

１９０７３

１２１８０

メモリ

Ｒｅａｄ

Ｗｒｉｔｅ

Ｒｅａｄ／ｗｒｉｔｅ

６６４５

２９５７

５９１７

ビデオ

Ｒｅｃｔａｎｇｌｅ

ｔｅｘｔ

ｅｌｌｉｐｓｅ

ｂｉｔｂｌｔ

ＤｉｒｅｃｔＤｒａｗ

１２３００

９５３６

３７３５

１０８

２０

ＨＤＤ

Ｒｅａｄ

Ｗｒｉｔｅ

ｆｉｌｅｃｏｐｙ

１２２１５

１８８３６

８２７５

ＰＣ－９８２１シリーズ共通の欠点として、バス転送能力の低さがよく指摘されます。
特にこのマシンではチップセットがＷｉｌｄｃａｔなのでＰＣＩのリビジョンが２．０であり、バスマスタ転送ができないのでＧＡ－ＳＶ４３２／ＰＣＩに付属しているドライバでは正常に作動しません。（このロットではそうでしたが、実は同じ型番のマシンでもチップセットが４３０ＦＸのロットもあり、その場合はどうなるのかは、わかりません）
どちらにしても、ＧＡ－ＳＶ４３２／ＰＣＩは、ＰＣ－９８２１Ｖ１６／Ｍ７に対応していることになっているのに、実際には添付されたドライバでは正常に動作しないので注意してください。
おそらくバスマスタ転送に対応していないＰＣＩリビジョン２．０のマシンは、それに該当するはずです。そこでアイ・オー・データ機器のサイトから最新ドライバーをインストールし、バスマスタ転送を使わないドライバをインストールすると正常に動作します。
もうひとつ、Ｋ６－２を搭載しても、そのままではキャッシュメモリが動作しないので、付属のキャッシュコントロールユーティリティをインストールしても良いのですが、実はこのソフトにもバグがあり、メルコから最新ソフトをダウンロードする必要があります。
しかしここではＷｒｉｔｅＡｌｌｏｃａｔｅＭｏｎｉｔｏｒⅡをインストールすることをおすすめします。
このソフトは、堀口正勝氏の作ですが、フリーソフトです。
　　　　入手先は、　ｈｔｔｐ：／／ｍｅｍｂｅｒ．ｎｉｆｔｙ．ｎｅ．ｊｐ／Ｈｏｒｉｇｕｃｈｉ／ｔｏｏｌｓ／　です。
このソフトを使って１次キャッシュ、およびＷｒｉｔｅ　ａｌｌｏｃａｔｅ機能を有効にします。
これで全く問題なく動作し、パフォーマンスもかなり向上しました。
もっとも最新マシンに比べれば見劣りしますが。（＾＾；）
　
