問１ 資材購入の業務フローに関する次の記述を読んで，設問１〜３に答えよ。
Ａ社は，事務用戸棚の製造販売会社であり，戸棚を製造する製造課，資材を購入する資材課がある。Ａ社では，資材購入の業務のほとんどに資材購入システムを導入しているが，特注品については，紙の伝票を使って業務を行っている。図１に，紙の伝票を使った資材購入の業務フローを示す。
注 正常な流れだけを記述している。
伝票類の保管については，省略している。
矢印は，業務の流れを示す。

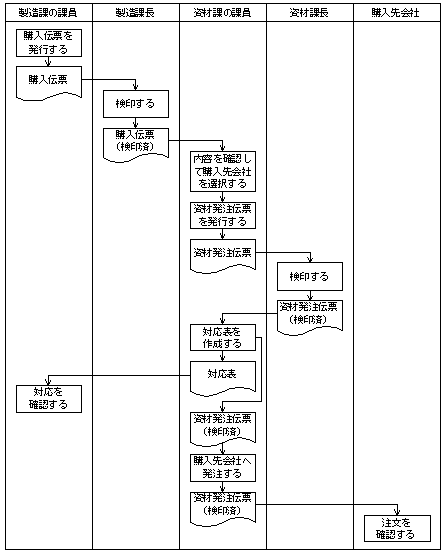

図１ 紙の伝票を使った資材購入の業務フロー
図２に購入伝票の例，図３に資材発注伝票の例，図４に対応表の例を示す。

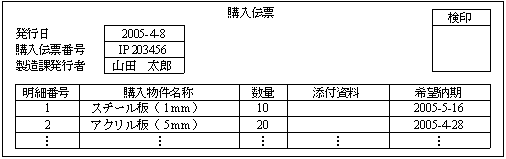

図２ 購入伝票の例

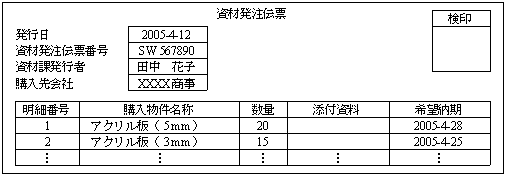

図３ 資材発注伝票の例

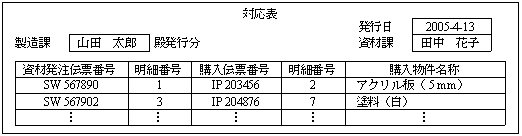

図４ 対応表の例
購入伝票の明細１件ごとを購入物件という。資材発注伝票は，同時期に発行された購入伝票から，同一の購入先会社ごとに発注される購入物件をまとめて作成される。対応表には，購入物件のそれぞれについて，資材発注伝票番号と明細番号の組合せと，購入伝票番号と明細番号の組合せとの対応が記載される。購入先会社から資材が納入されるときに添付される納品伝票には，資材発注伝票番号とその明細番号が記載されている。そこで，製造課の課員は，資材課の課員から送付されてきた対応表を用いて，購入伝票番号と資材発注伝票番号の対応を確認し，資材の納入に備える。特注品向けの資材購入の業務は，既存の資材購入システムでは対応しにくい特性があるので，このたび，Ａ社では，特注品向けの資材購入の業務に次の (1) 〜 (4) の要件を満たす小規模な新システムを導入することにした。
(1) 現状では，購入伝票番号と資材発注伝票番号を別々に管理している。新システムでは，製造課，資材課及び購入先会社において，新システムが付与した番号で購入物件を特定できるようにする。
(2) 同一の購入先会社ごとに購入物件をまとめる作業を，新システムで自動的に行うようにする。
(3) 新システムの画面から，検印できるようにする。
(4) 発注情報を電子情報で受信できる購入先会社に対しては，新システムから送信するようにする。
設問１ 図５に示す紙の伝票を使った資材購入の業務に関する E-R 図中の
に入れる適切な字句を，解答群の中から選べ。ただし，図５には，対応表を記述していない。

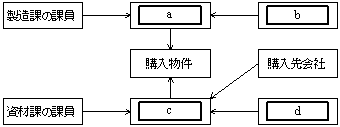

図５ 紙の伝票を使った資材購入の業務に関する E-R 図
ア 購入伝票 イ 資材課長 ウ 資材発注伝票 エ 製造課長
設問２ 特注品向けの資材購入の業務に新システムを導入したときにも，紙の伝票への出力が必要になることがあるものを，解答群の中から選べ。
解答群
ア 購入伝票 イ 資材発注伝票 ウ 対応表
設問３ 図６に，特注品向けの資材購入の業務に新システムを導入した新しい資材購入の業務フローを示す。図６中の に入れる適切な字句を，解答群の中から選べ。
注 正常な流れだけを記述している。
伝票類については，省略している。
実線の矢印は業務の流れや処理の流れを示し，破線の矢印はデータの流れを示す。
網掛けの部分は，表示していない。

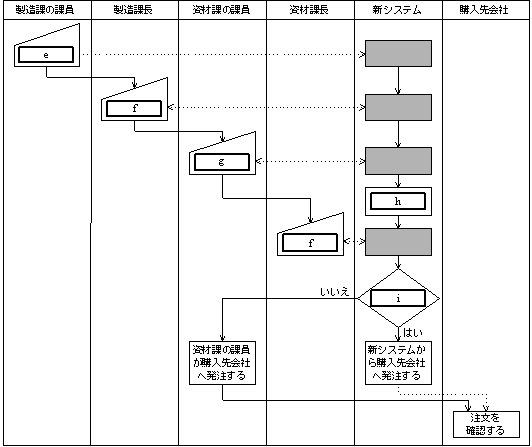

図６ 新しい資材購入の業務フロー
e 〜 h に関する解答群
ア 検印する イ 購入先会社ごとにまとめる
ウ 購入物件を入力する エ 資材課の課員ごとにまとめる
オ 製造課の課員ごとにまとめる カ 内容を確認して購入先会社を選択する
i に関する解答群
ア Ａ社が電子情報で受信可能か
イ Ａ社が電子情報で送信可能か
ウ 購入先会社が電子情報で受信可能か
エ 購入先会社が電子情報で送信可能か
